관리형 통합배선반

관리형 통합배선반 특징

통신(TCP/IP) 프로토콜을 사용하지 않고 패치판넬, FDF와의 연동으로 1대의 매니지먼트 서버로 최대 3,456 포트의 통신 링크 상태 실시간 모니터링,
장애 발생시 알림, RACK 장비 구성도, 통신선번장 통신도면 등을 편집 및 관리할 수 있습니다.

  • 네트워크 보안 준수

    • tcp/ip(snmp) 프로토콜 기반의 네트워킹 방식이
      아니므로 별도의 보안 시스템 구축이 필요없다.
    • 무지향성 트래픽이 발생하지 않아 네트워크 망을 효율적으로 사용 가능하다.

  • 네트워크 가시성 확보

    • 실시간 통신링크 모니터링
    • 전체 통신포트 사용현황
    • rack 장비 구성, 통신 선번장, 통신도면 현황
    • 시스템 장애 발생 및 복구 로그값 현황

  • 실시간 통신장애 분석

    • 실시간 통신링크 분석
    • 비정상적 통신링크 분석
    • 서버 포트 및 비인가 포트 사용 여부 분석

  • 손쉬운 관리체계

    • rack 장비 구성도, 통신 선번장 편집 관리
    • 통신도면과 실사용 네트워크 환경을 직관적 관리
    • 사전 포트연결 작업지시로 망혼용 방지 관리
    • 시스템 장애 발생시 알림으로 유지보수 관리

관리형 통합배선반 구성도

  • 내부 네트워크

    Router with Firewall
    Switch HUB
    FDF Analyzer
    Patch Panel Analyzer
    User PC

  • 외부 네트워크

    Router with Firewall
    Switch HUB
    FDF Analyzer
    Patch Panel Analyzer
    User PC

  • IPT 네트워크

    Router with Firewall
    Switch HUB
    FDF Analyzer
    Patch Panel Analyzer
    User PC
  • Patch Panel Reader
    Management Server
    Manager PC

관리형 통합배선반 제품소개

  • ms-3456 Management Server

    • 최대 24EA 패치판넬 리더기 데이터 확인
    • 최대 3,456 포트 패치판넬 아날라이저 포트 데이터 확인
    • 최대 246 포트 FDF 아날라이저 포트 데이터 확인
    • mou 이중화 구성으로 FDF 아날라이저 상태 확인 가능

  • ppr-144 Patch Panel Reader

    • ID 설정으로 패치판넬 아날라이저 동작상태 매니지먼트 서버로 전송
    • 패치판넬 아날라이저 연결 최대 6EA
    • 패치판넬 아날라이저 DC 5V 전원공급
    • 채널별 자동 보호 퓨즈 내장

  • ppa-624t Patch Panel Analyzer

    • 전원 공급과 동시에 동작상태를 패치판넬 리더기로 전송
    • 통신상태를 실시간으로 확인 가능
    • 선번대조 작업시 LED 표시
    • 통신링크 Cat6(250MHz)

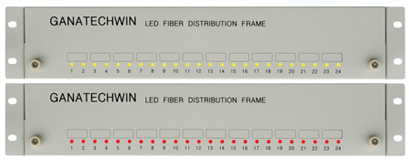

  • sm-24t / mm-24t FDF Analyzer

    • SFP 모듈 광신호 동작상태를 매니지먼트 서버로 전송
    • 광신호를 통신용과 모니터링으로 분리하여 LED 점등으로 표시가능
    • 싱글모드 (1.310nm~1.550nm)
    • 멀티모드 (850nm~1.300nm)

  • lt-601 Line Tester

    • 패치판넬 아날라이저와 결선되어있는 모듈러잭에 접속하여 통신회선 선번대조
    • S.GEN S/W 시 해당되는 패치판넬 아날라이저의 포트 LED 가 점멸
    • D.CHK S/W 시 단말장비가 링크 시에는 LED ON 비링크시 LED OFF
    • 배터리 체크기능으로 5V 이하 전압시 LED 점등

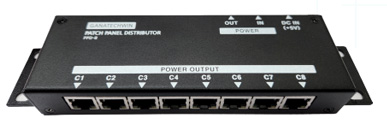

  • ppd-8 Patch Panel Distributor

    • 최대 8PORT 의 패치판넬 아날라이저의 전원 공급 기능
    • IN/OUT PORT 연결로 최대 8ea 장비 연결 기능
